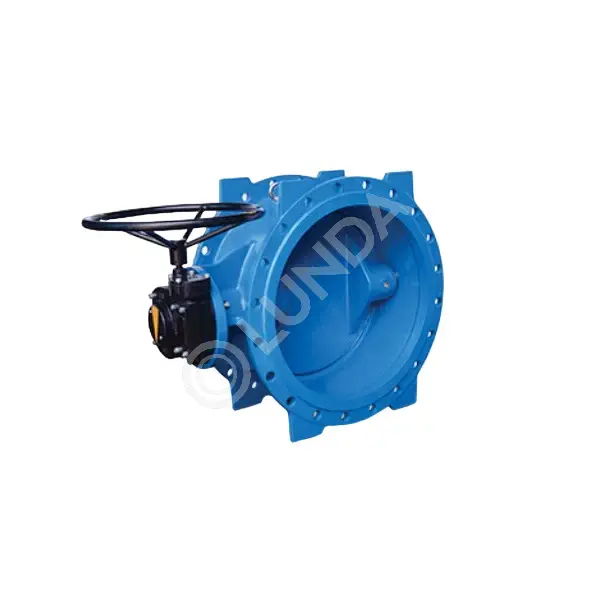

Дисковый поворотный затвор FAF 3800E Ду 200 Ру 10, ф/ф с двойным эксцентриситетом, под электропривод, 38100200E

Зaтвор дисковый поворотный фланцевый с двойным эксцентриком FAF3800 применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортированию жидкостей, неагрессивных для конструкции затвора. В закрытом положении диск находится перпендикулярно по отношению к потоку воды. Особенности Затвор дисковый поворотный фланцевый с двойным эксцентриком; диск вращается на четверть оборота (90 градусов) и обеспечивает 100%-ю герметичность, с помощью уплотнительного кольца с Т-образным профилем, установленного по наружному диаметру диска, полностью направленного к поверхности седла внутри периметра корпуса, выполненного из нержавеющей стали. Эпоксидное покрытие, одобренное WRAS, подходит для использования в системах питьевой воды. Конструкция с двойным эксцентриком допускает применение низких рабочих крутящих моментов при 100% герметичности. Внутренние и наружные поверхности затвора имеют эпоксидное покрытие (FBE) толщиной, не менее 250 мкм; по запросу минимальная толщина может составлять 300 мкм. По запросу возможно увеличение толщины. y Низкие моменты за счет уменьшения трения в самосмазывающихся втулках. Может выдерживать высокие растягивающие усилия на трубопровод, благодаря корпусу и диску из ковкого чугуна. Высокое сопротивление ударным нагрузкам. Конструкция диска, разработанная согласно направлению потока, снижает потери давления. Конструкция двойного вала обеспечивает потери давления на минимальном уровне. Уплотнительные прокладки, выполненные из этиленпропиленового каучука (EPDM) (по умолчанию), бутадиеннитрильного каучука (NBR) или фторкаучука VITON, поставляются согласно рабочим условиям и требованиям и могут легко разбираться и заменяться в полевых условиях. Уплотнительные кольца на подшипниках скольжения защищают отверстия на диске от коррозии. Стопорное кольцо крепится к диску с помощью потайных винтов; уплотнительные кольца под винтами защищают диск от коррозии. Редуктор на верхнем фланце позволяет открывать/закрывать затвор с очень малыми крутящими моментами. Монтажные проушины и ножки способствуют весовой балансировке во время транспортировки и установки.
